產品描述
ZW-ES300系列遠程核容及可靠性檢測管理
ZW-ES300系統由在線電池管理和電池放電核容兩個部分組成，傳統電池的放電核容實驗，采用的是外接大功率耗能電阻方式的放電儀，每次實驗需要用帶保險的導線將每節電池的極柱連接線接至放電儀，還要用兩根大電纜接至電池組的兩極，導致試驗工作量大，效率低，需要人員多，并且不安全，同時，放電核容的過程數據保存在放電儀中，需要單獨處理，實驗結束后還要將這些連接線拆除，現場產生的熱量也很大，這種放電核容方案嚴重影響量了電池組的日常維護和安全。
本產品方案采用模塊化整體設計，將電池管理系統（BMS）和電池放電核容進行整合，針對不同的用戶需求，分別采用兩個技術方案，ZW-ES300A并網逆變遠程核容型電池管理和ZW-ES300B蓄電池可靠性在線檢測管理/升壓遠程核容型電池管理，實現電池組無人遠程核容操作和可靠性檢測，節省了電能，徹底解決傳統方案帶來的需要人員，工作量大，電能損耗大，安全差的問題。

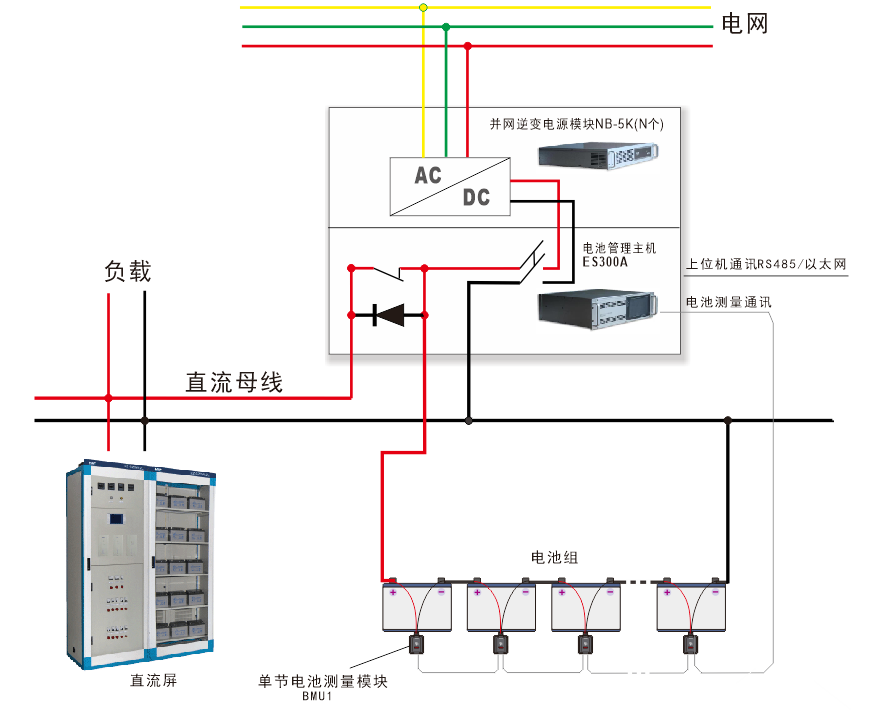

ZW-ES300A并網逆變遠程核容型電池管理，通過逆變將電池的電能以恒電流方式回饋至電網，實現標準0.1C放電的電池組核容操作。

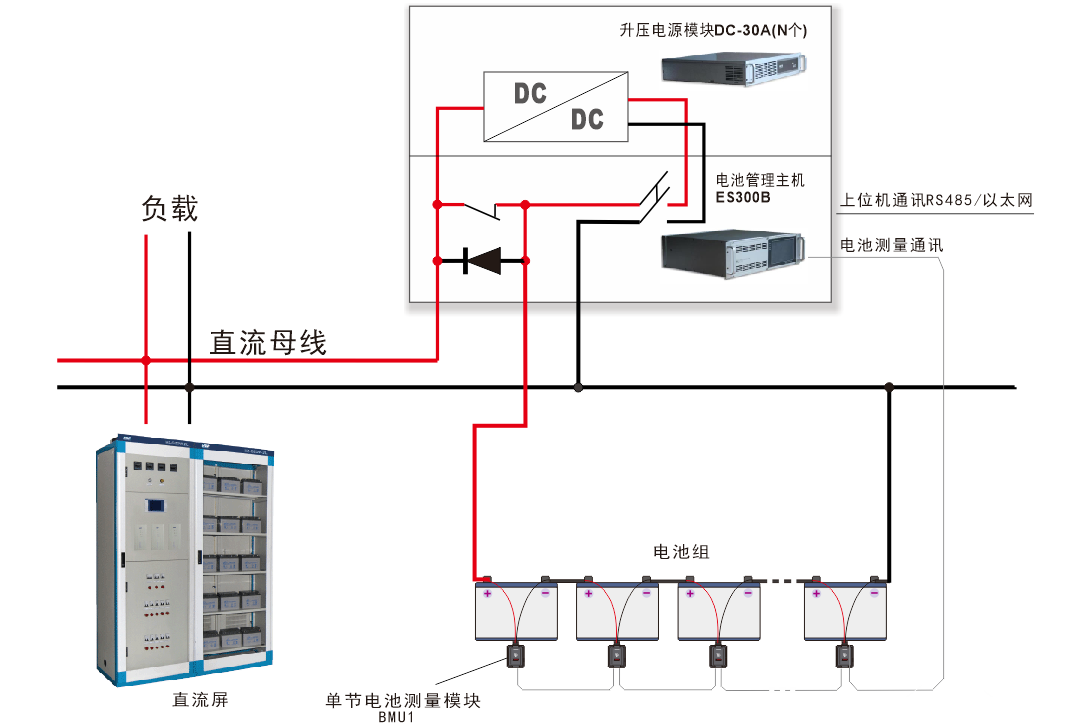

ZW-ES300B蓄電池可靠性在線檢測管理/升壓遠程核容型蓄電池管理，通過升壓模塊將電池組的電壓升至高于直流屏的充電機輸出電壓，致使電池向直流母線供電，由于直流母線上的負載電流正常時均低于0.1C的電流，而且不恒定，系統通過積分算法進行核容計算，當通過預定時間放電后，蓄電池的組電壓和單節電壓均高于預設值時，可判斷蓄電池可靠。該方案雖不能按標準0.1C放電的電池組核容操作，但由于升壓放電操作方便，可以較為頻繁操作，對電池組具有理想的活化效果。（該方案可以通過加配固定的電阻負載，實現標準0.1C放電的電池組核容操作）

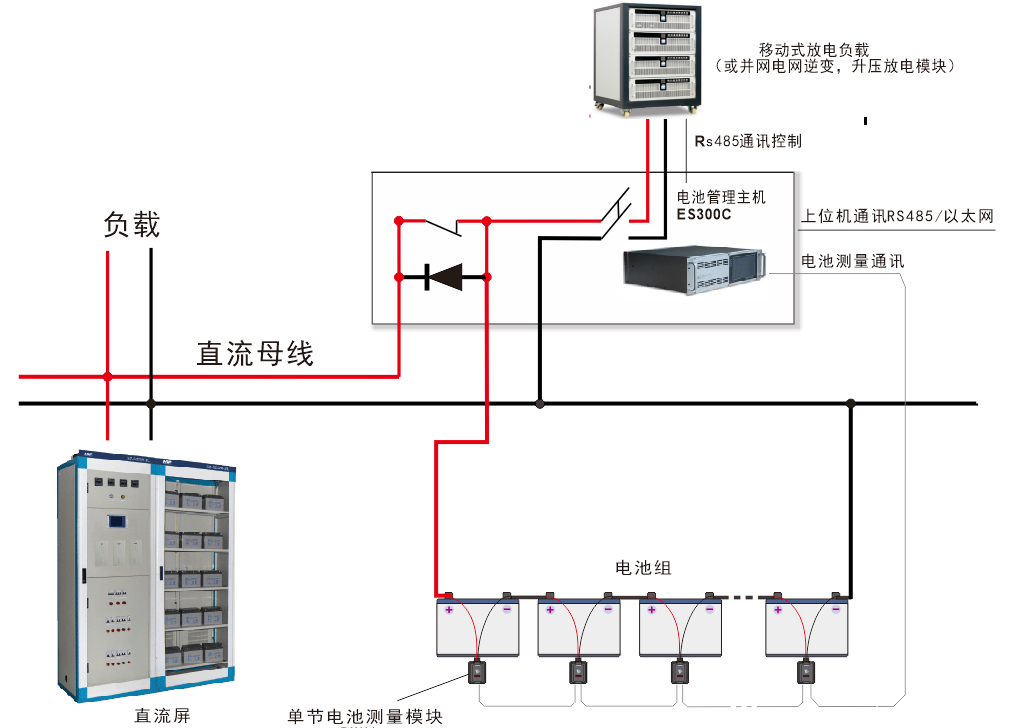

ZW-ES300C核容接口型電池綜合管理，是一個經濟型方案，在電池管理的基礎上設計一個核容接口，當需要對電池組進行核容時，通過接口將移動式核容設備（并網逆變、放電電阻或升壓放電模塊）接入，實現自動核容控制。同時該方案可以直接通過加裝核容設備進行升級成標準的在線核容。
1.1功能
• 采用7寸彩色觸摸屏
• 在線檢測蓄電池組及單體電池的電壓
• 在線單體電池的內阻
• 具備單體電池溫度測量
• 具備單體電池容量估測（SOC）
• 具備單體電池健康狀態估測（SOH）
• 檢測蓄電池組充放電電流
• 通過核容放電對整組電池進行在線活化
• 可對蓄電池組進行均衡調節
• 可對蓄電池組進行遠程核容操作
• 具備核容過程中電池類的數據曲線顯示及保存
• 具備核容過程中交流停電和充電設備故障時保護
• 具備電池組及單體電池各類數據越限告警
• 具備相關的歷史數據保存和數據曲線信息顯示功能
• 采用RS485/LAN與上位機通訊
• 在核容過程中具備緊急停止按鍵功能
• 在核容過程中具備向負載無間斷供電
• 具備對KD部件的二級管和接觸器的觸點檢測及數據顯示
2.ZW-ES300A并網逆變遠程核容型電池管理
技術參數

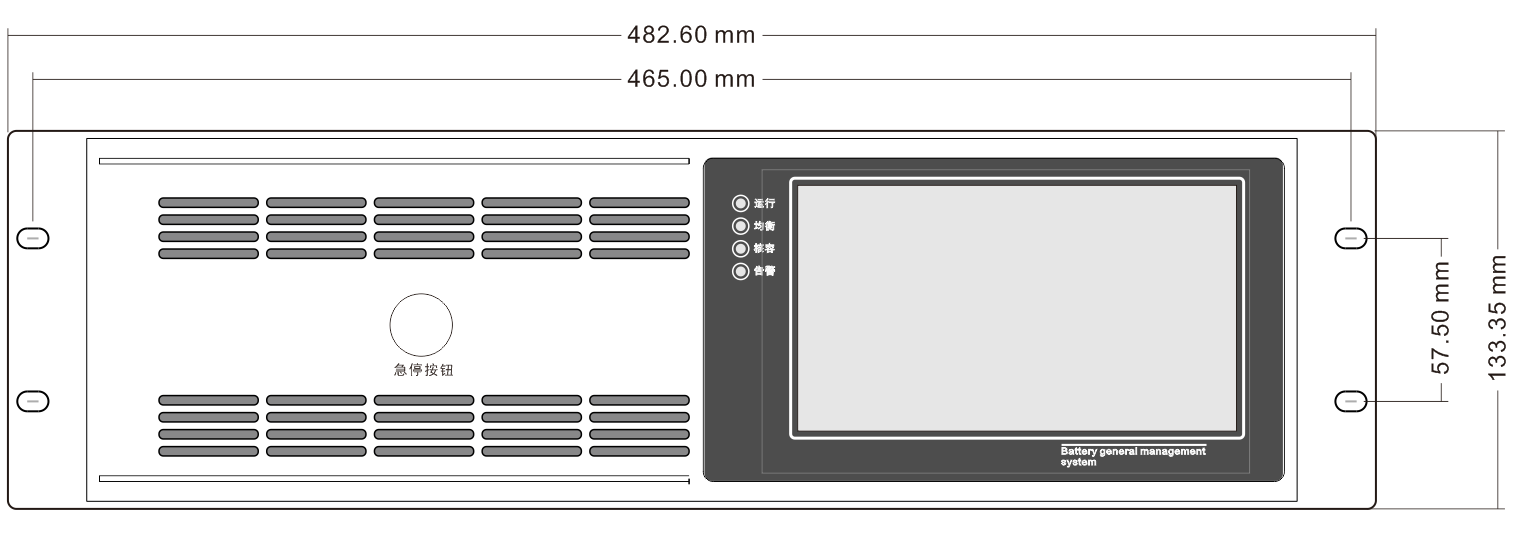

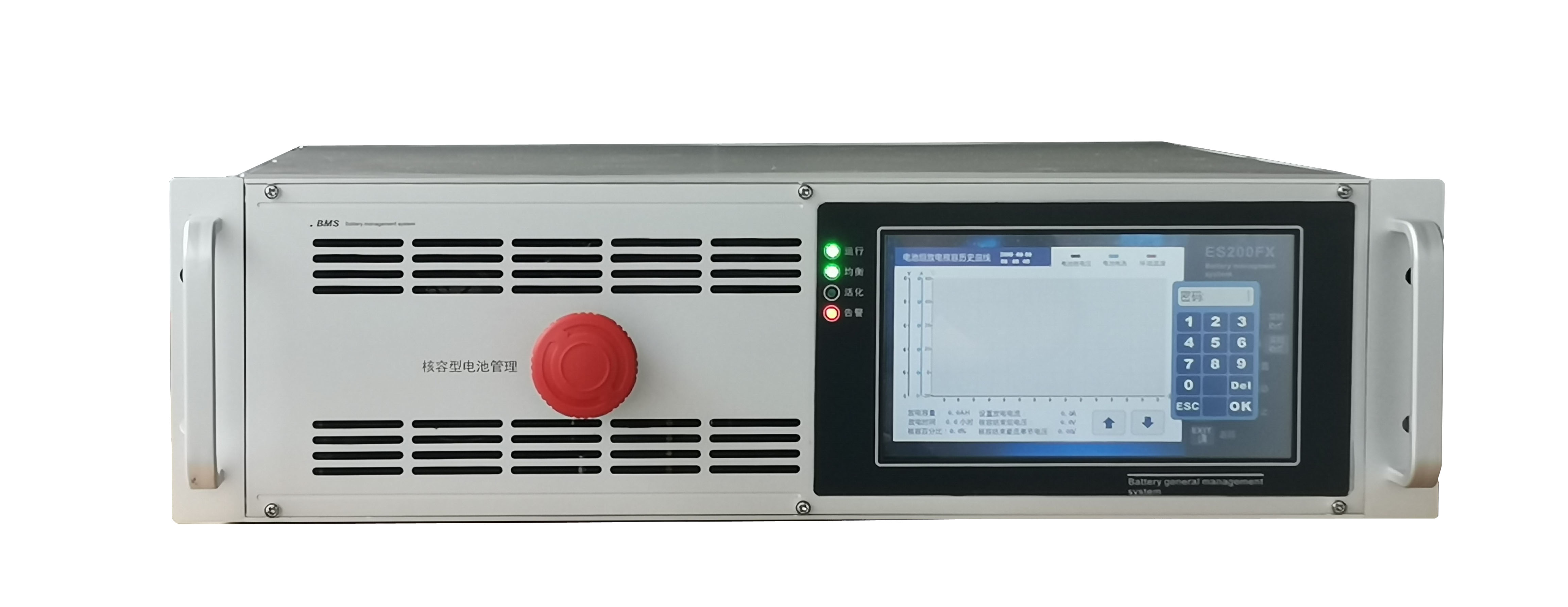

2.1 電池管理主機
ZW-ES300A型主機
• 蓄電池組：48V、110V、220V
• 蓄電池單體電壓：2V、4V、6V、12V
• 電池?cái)?shù)量：1～108個
• 蓄電池組額定容量：20～2000Ah
• 蓄電池單體電壓測量精度≤±0.3%
• 蓄電池單體溫度測量精度≤0.5℃
• 蓄電池電流測量精度≤±0.5%
• 蓄電池單體內阻在線重復檢測精度≤±2.5%

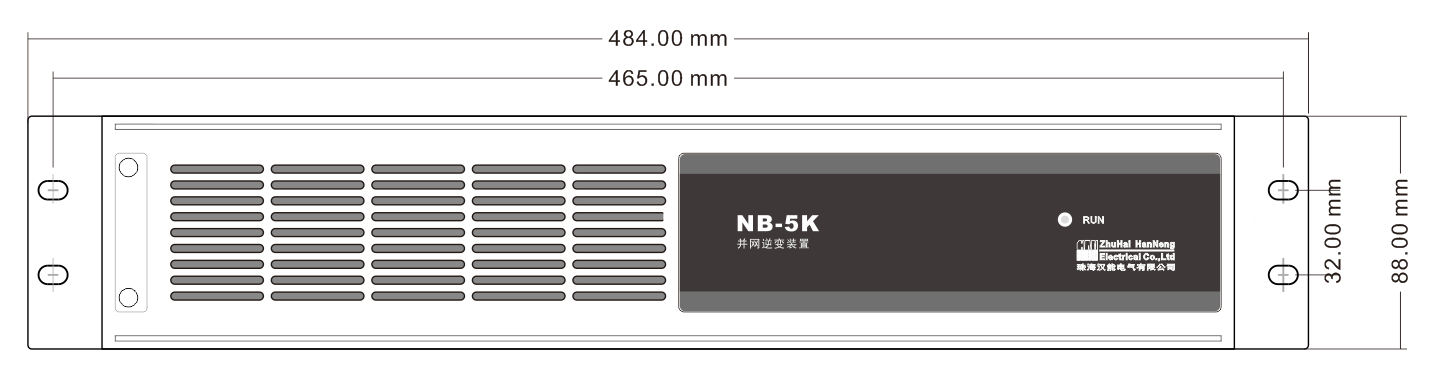

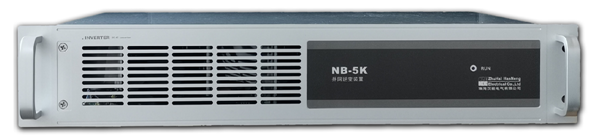

2.2并網逆變放電模塊
并網逆變器5KVA
• 直流輸入電壓：75～143V（110V）；120～286V（220V）
• 交流輸入電壓：220VAC±15%
• 交流輸入頻率：45～65Hz
• 波形失真度＜5%
• 效率 ≥90%
• 直流電流恒流控制：99～143V（110V）；198～286V（220V）
• 單個并網放電模塊5KVA（20A）
• 直流最大電流200A（10個網放電模塊并機）
2.3 48V通訊直流系統蓄電池組及并網逆變電一體化裝置
ZW-ES300A-48為48V蓄電池組核容型電池管理裝置，其采用標準3U高19英寸寬機箱，將電池管理及逆變器集成一體，內置逆變最大放電電流60A。

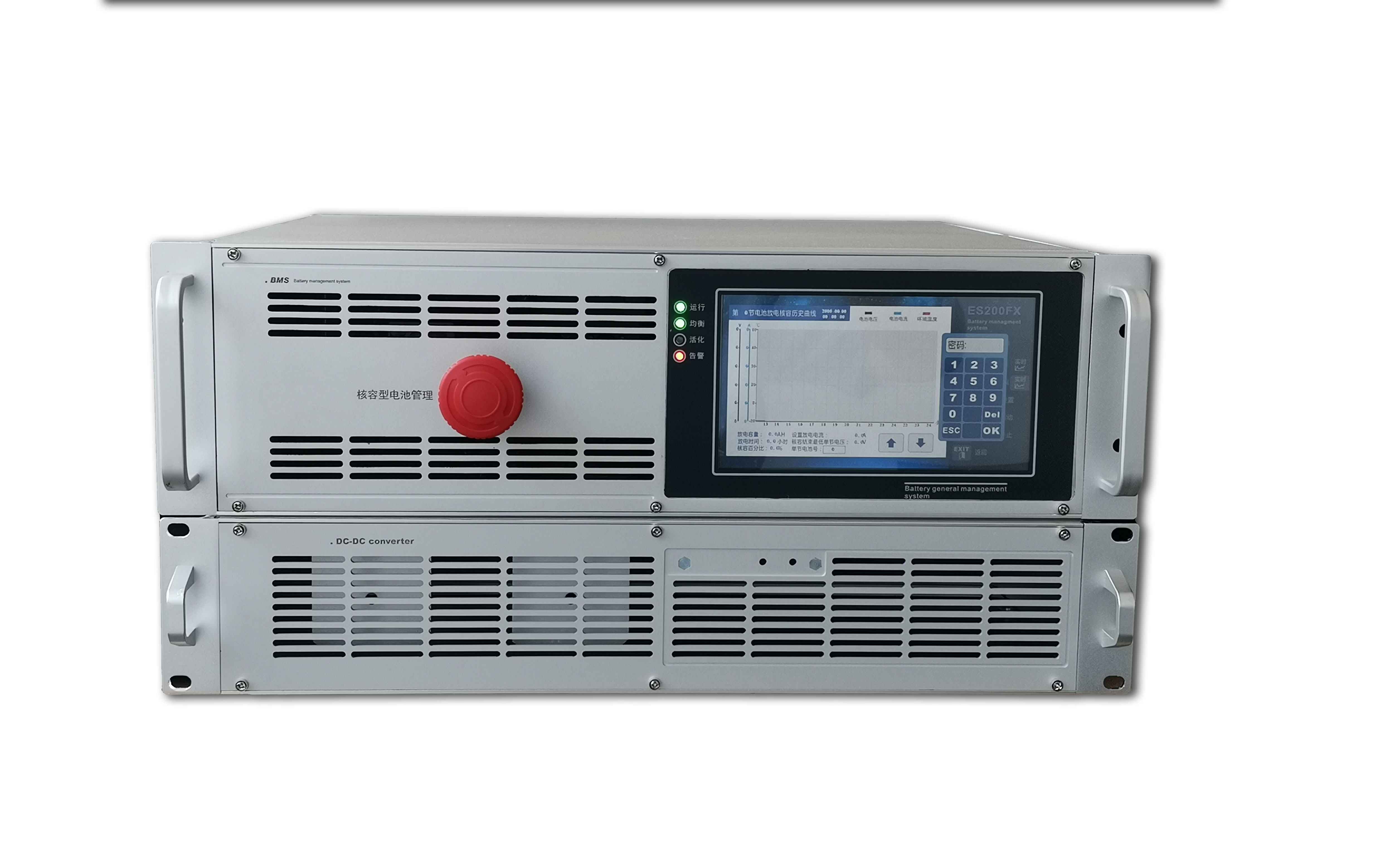

3.ZW-ES300B蓄電池可靠性在線檢測管理
（升壓遠程核容型蓄電池管理）
技術參數
3.1 電池管理主機
ZW-ES300B型主機
• 蓄電池組：48V、110V、220V
• 蓄電池單體電壓：2V、4V、6V、12V
• 電池?cái)?shù)量：1～108個
• 蓄電池組額定容量：20～2000Ah
• 蓄電池單體電壓測量精度≤±0.3%
• 蓄電池單體溫度測量精度≤0.5℃
• 蓄電池電流測量精度≤±0.5%
• 蓄電池單體內阻在線重復檢測精度≤±2.5%

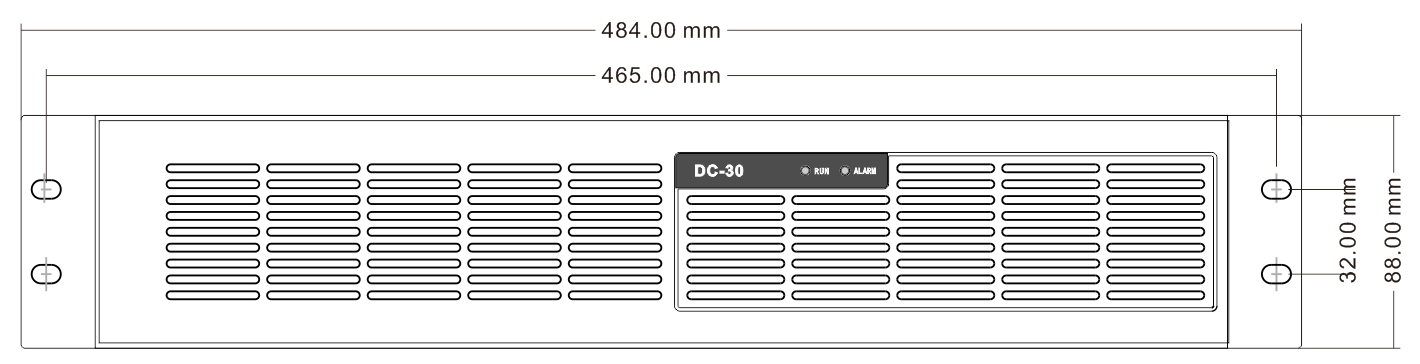

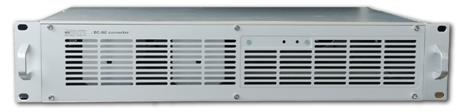

3.2升壓放電模塊
升壓電源模塊30A
• 直流升壓電源輸入電壓：75～143V（110V）；120～286V（220V）
• 功率因數 ≥0.99
• 效率 ≥92%
• 直流升壓電源輸出電壓：99～143V（110V）；198～286V（220V）
• 單個升壓放電模塊（30A）
• 直流升壓電源輸出最大電流120A（4個升壓放電模塊并機）
• 輸出穩壓精度≤±0.5%
• 輸出穩流精度≤±1.0%
• 輸出紋波系數≤0.5%
4 ZW-ES300C核容接口型電池管理
技術參數
4.1 電池管理
ZW-ES300C型主機
• 蓄電池組：48V、110V、220V
• 蓄電池單體電壓：2V、4V、6V、12V
• 電池?cái)?shù)量：1～108個
• 蓄電池組額定容量：20～2000Ah
• 蓄電池單體電壓測量精度≤±0.3%
• 蓄電池單體溫度測量精度≤0.5℃
• 蓄電池電流測量精度≤±0.5%
• 蓄電池單體內阻在線重復檢測精度≤±2.5%

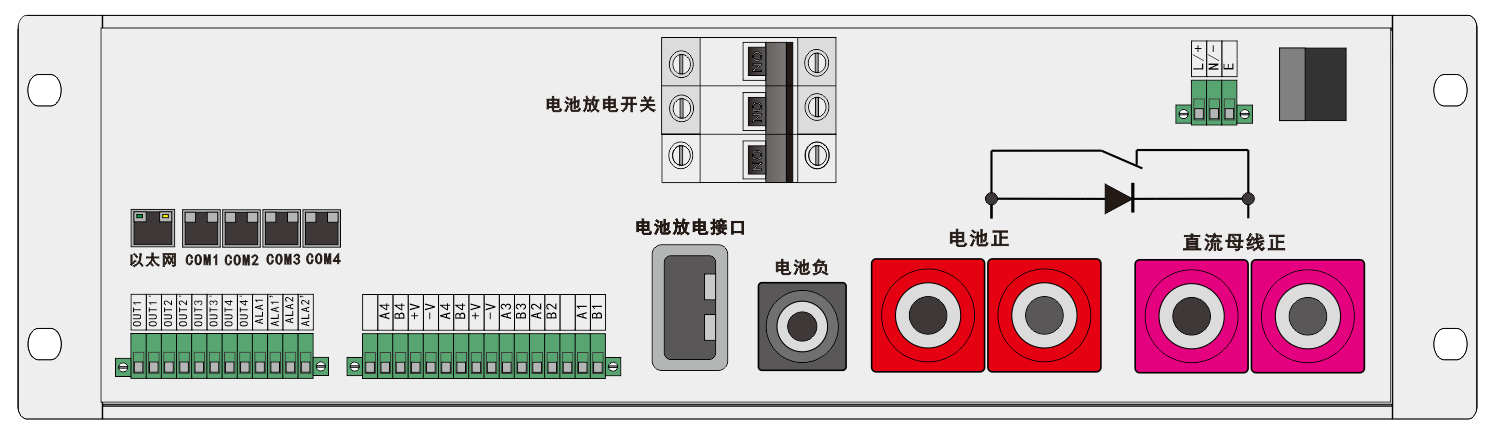

4.2核容接口
• 放電核容接口提供50A、100A、200A三種規格接線端子或插接口
• 采用RS485通訊控制外接核容放電裝置
• 支持移動式并網逆變、放電電阻、升壓放電等三種核容設備
